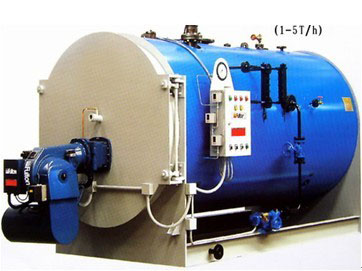

卧式燃油（气）热水锅炉
CWNS1.05～2.8-90/70-Y/Q系列：
|
|
锅炉特性：
※ CWNS1.05～2.8-90/70-Y/Q系列常压热油（气）热水锅炉是卧式内燃、湿背式锅壳锅炉，其主要结构由锅壳、炉胆、转燃室以及烟管所组成。
※ 锅炉选用整装进口燃烧机，性能质量稳定可靠，且各项环保指标符合国家一类地区标准。适用轻质柴油、重油、城市煤气、天然气、石油液化气等燃料。
※ 锅炉主体严格按照JB/T7985-95《常压锅炉通用技术条件》及其相关标准生产制造、检验试验，品质优良。
※ 锅炉本体与膨胀水箱相连，膨胀水箱直通大气，确保锅炉在常压状态下运行，安全可靠。
※ 锅炉运行实现全自动化控制，对出口水温自动调节，配备有超温、缺水等多种报警联锁保护装置。确保锅炉经济、高效、节能运行。 |
|
※ 锅炉结构紧凑，外形美观，整体快装出厂，占地面积少，运输安装使用维修方便。
※ 本锅炉适用于恒温游泳池、供暖、桑拿、浴池、宾馆医院用热水等。 |
技术参数：
|
型号
参数 |
单位 |
CWNS1.05 |
CWNS1.4 |
CWNS1.75 |
CWNS2.1 |
CWNS2.8 |
|
-90/65 |
|
-Y/Q |
-Y/Q |
-Y/Q |
-Y/Q |
-Y/Q |
|
额定发热值 |
MW/h |
1.05 |
1.4 |
1.75 |
2.1 |
2.8 |
|
104kcal |
90 |
120 |
150 |
180 |
240 |
|
锅炉热效率 |
% |
90 |
|
工作压力 |
MPa |
常 压 |
|
热水量（60℃） |
T/h |
22.5 |
30. |
37.5 |
45 |
60 |
|
采暖面积 |
m3 |
10000 |
13500 |
17250 |
21000 |
27500 |
|
燃料耗量 |
轻质柴油 |
Kg/h |
95 |
125.4 |
159 |
189 |
253 |
|
天然气 |
Nm3/h |
116 |
153 |
192 |
230 |
307 |
|
液化气 |
Nm3/h |
41.2 |
54.3 |
68. |
81.5 |
108 |
|
城市煤气 |
Nm3/h |
260 |
343 |
429 |
515 |
686 |
|
电压 |
V |
220/380 |
|
总耗电量 |
KW |
2.2 |
4 |
6.4 |
7.5 |
8.2 |
|
运输重量 |
Kg |
2100 |
3200 |
3850 |
4500 |
5000 |
|
外形 |
长 |
mm |
3000 |
3300 |
3470 |
4580 |
5300 |
|
宽 |
mm |
1650 |
1800 |
1800 |
1800 |
1800 |
|
高 |
mm |
1900 |
2200 |
2350 |
2350 |
2460 |
△ 由于市场不断变化，本公司产品不断更新，上述资料如有变化，恕不通知。
△ 燃气燃料的低位发热值为理论低位发热值，实际消耗时应该依据使用燃料的低位发热值进行换算。
